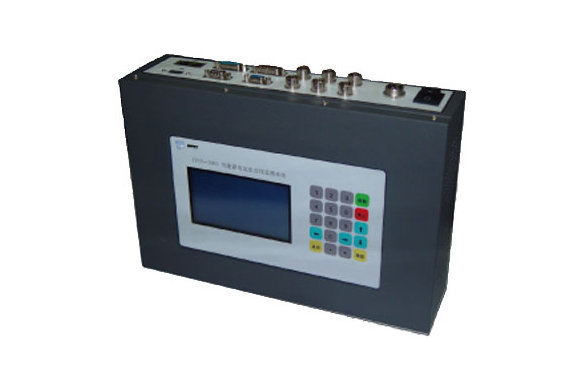

3000系列智能蓄电池组在线监测系统

平时蓄电池组接在整流设备上进行浮充(Floating Charge),保持在满充状态下,以备不时之需。蓄电池组自被安装妥当,完成初充电(Initial Charge)及放电试验再充电后,即被加入直流供电系统使用。然而铅酸蓄电池经过一段时间使用以后,常易因活性有效物质的脱落变坏,正极栅格腐蚀以及硫化(Sulfuration) 等原因, 其容量逐渐减低。为了估计市电中断后,蓄电池组尚能供电的时间,就必需定期进行容量(放电)试验。本公司提供的电池组监测设备(BNS-3000)即是在电池放电和充电状态下测量电池电流、端电压、单体电池内阻变化,自动取得测试数据并及时发出警报的一套设备。

BNS-3000系列主要功能:

1、 监控主机为监测设备的主体,可同时监测多组蓄电池组。

2、 可通过5-10分钟短时间放电预估蓄电池组剩余容量并评估电池优劣:便于机房维护人员了解电池情况。

3、 具有多种告警功能:能适时发出警报,并停止放电。

4、 监测记录电池浮充及充放电情况:利用BNS,可以省却您测试记录的烦恼,它会自动的将采集到的数据汇成各种测试曲线—特性比较图、总电压曲线、各单体电压曲线、电压条曲线、单体内阻、记忆数据表格等,一目了然,而且自动生成测试报告,可随时打印。

5、 可以通过连接BNS,对整组电池进行长时间放电,测量每个电池实际容量。

6、 操作简单,多组蓄电池组可共用一套主控系统。

BNS-3000系列主要特点:

1、测量功能:可随时测量及记录总电压、总电流、各单体电池电压、内阻等状况(可设定测量时间)。

2、具有浮充时期记录功能:可在浮充记录电池状况,并适时做出“均充”建议(须选外部电池侦测器)。

3、异常告警:当蓄电池组电压、内阻及温度异常时,将发出告警。

4、主机可独立作业或多套站站点组建一个平台。

5、可自动计算剩余容量,以提供目前电池组所剩余的容量。

7、 可列出特性曲线,及特性比较图,并判断蓄电池的优劣。

8、 记录功能:可记录浮充期间及充放电期间的蓄电池组电压、电流、内阻等信息。

BNS-3000系列硬件及周边设备:

1、导带型电流传导型:本传感器能将通过电池的电流数据传至电池组容量监测器。(本传感器为组装方式)。

2、具有测量单电池电压(0-16V)、内阻的回路。

3、具有测量每一蓄电池组总电压及总电流的回路。

4、电脑连线功能:可与电脑连接、采集充放电的参数并进行电池性能评估及分析, 可与动力集中监控联网,具有远端监测功能。

5、具有LCD背光显示,实时显示现场各种电压、电流、温度等信息。

6、智能性数字面板输入,设定查询更加快捷,操作更为方便。

7、信号电缆线为0.3mm PVC导线。

9、 保护装置:每一回路均为镀金铜头接触并有过流保护装置。

10、 记忆装置:本机内部记忆装置采用FLASH ROM设计,记忆保存能力达10年。

2000W系列蓄电池组智能放电容量测试系统

变电站/发电厂操作电源110V/220V蓄电池组的维护工作存在接线繁琐、工作量大、劳动强度大等不可避免的缺点,导致基层工作人员不愿进行必要的蓄电池日常维护工作。

BTS-2000W系列采用独有的在线容量分析技术可以帮助用户快速找落后单体,大大降低了维护工作量,同时提高了蓄电池维护工作的安全性。

BTS-2000W系列将帮助您轻轻松松维护测试蓄电池组。

BTS-2000W系列同时具有:容量快速分析功能、单体电压监测功能(单体电压无线采集功能)、恒流放电功能

一、 BTC-2000W系列主要功能

1、 同时具有监测电压,恒流放电及容量分析三项功能。

2、 满足变电站/发电厂220V/110V/48V/24V蓄电池组核对性放电试验和日常维护需要。

3、 满足变电站/发电厂220V/110V/48V/24V蓄电池组工程验收和深度放电试验。能满足十小时连续放电,精确的得出电池容量。

4、 在线实时采集监测各节单体电池电压,有效评估各单体电压的均衡性。

5、 具有容量快速分析功能,在线分析各节单体容量(AH),有效快速查找落后单体电池。预估电池剩余容量并评估电池优劣。

6、 恒流放电电流:5-300A连续可调,科学正确维护蓄电池。

7、 具有无线有采集单体电压功能,省却安装连续和拆卸麻烦,轻松维护蓄电池。

8、 同时监测电池数量:1-120节。最大采集测量120节单体。

9、 具有浮充时期记录功能:可在浮充记录电池状况,并适时做出“均充”建议。

10、 具有智能扫描周期功能:能自动调整扫描周期,可不必设定复杂的周期参数,能提供最佳的扫描周期。

11、 外部接点功能:对放电完成,外部充电过高或其他警报均提供输出接点以方便充电设备或其他设备作适当处理。

12、 具有多种告警功能:能适时发出警报,并停止放电。

13、 具有在线记录功能:可对本机做信息联机及电池组放(充)电记录和及时状况的收集,以利于做电池优劣之评估及分析。

14、 具有USB接口,可通过U盘导出存储纪录,无须携带电脑,单机即可工作;日后用电脑打印报告即可。

15、 可设定多个目录,使BTS-2000W系列能够记录二十组以上测试数据,完成对多组电池的测量记录。

16、 安全装置:安全装置由微电脑控制启动,报警时能完全隔离电池,使其不受影响。

17、 采用FLASH ROM 记忆体:存储能力可达十年。不会出现记忆体提供电电池失效漏液等现象。

18、 安全具有过流短路保护功能,有效预防短路等大事故的发生,安全可靠是本仪表最大的特点。

19、 独有的专利合金材料,出风口温度控制小于55℃,保证了产品在长时间大电流放电过程中的高稳定度。

20、 温度过高报警并自动停止放电;风扇故障报警并自动停止放电。

21、 测试接头正负极性接反能自动警告;误操作智能提示。

22、 操作简单,配备快速接头。内置自检功能 ,开机自动检测仪表工作状态是否正常 。

23、 内置高稳定度电流钳,能够抗磁场干扰,在高频开关电源及UPS逆变器磁场干扰状态下正常运常,充分保证电流测量精度稳定。

24、 具有快速连接功能,操作使用更加简单。

2000系列单体电池容量测试活化系统

由于一组蓄电池的容量是由其中最小落后单体电池容量决定的,所以当我们事先找到了最小落后单体电池时,需要确切了解其容量,并且在日后维护中,还需给予特别关注,以了解其走势。而传统对整组电池进行深度放电的方法工作强度大,不适合频繁进行,而且在正常情况下蓄电池组也不宜频繁进行深度放电,因此我们可以采用CBS-2000只针对该落后电池进行在线容量试验,即可精确地知道该单体的容量。

当我们找到一组电池中的落后单体电池后,传统处理方法是将整组电池进行均充,但实际情况证明,这种做法不仅对该落后电池的拯救没有效果,而且容易造成其它电池因过度充电而失水,所以我们可以利用CBS-2000针对该落后电池进行反复充放电,以激活该电池失效的活性物质,达到活化诊治的目的。

CBS-2000主要功能

1、可“在线”测试活化不影响系统运转,同时具有单电池充电、放电、活化三项功能。

2、可精确测出落后单体电池实际容量。

3、可循环充放活化电池,激化电池极板失效的活性物质使得电池活化。

4、功能设定

A . 可设定放电、充电、 活化或并联操作功能。

B. 可在主机运转过程中,设定电压、电流、电池温度、市电异常的报警设定以保护电池及本机的安全。

5、放电完成条件:可通过放电截至电压、放电时间、放电容量的设定,完成放电程序,并可限定输入范围,防止过度放电。

6、充电完成条件:可通过充电定电压时间、充电时间、充电容量的设定,完成充电程序,并可限定输入范围,防止过度放电。

7、活化处理:可设定充放电电流、快速充电电流、电压以及循环次数。

8、带有数据分析打印软件,分析打印充放电曲线,充放电容量,自动生成测试报告。

CBS-2000产品特性

1、主机内置存储器,可用U盘读取存储纪录,无须携带电脑,单机即可工作;用电脑打印报告即可。

2、带有电压电流校准修正功能,可随时对仪表的测量值进行校准修正,保证测量精度。

3、带有正负电缆线防反接功能,避免正负级接反引起短路。

4、高频交换式(High Frequency Switched Mode)整流电路,以微电脑控制电压电流等功能,构成高可信度的充电电路。

5、附有电磁干扰(EMI)抑制与突波保护电路,微处理器控制,电子式放电电路

6、内含旁路二极管,在单体电池容量试验进行中,遇到市电中断时将该电路旁路,可避免影响蓄电池组供电。

7、可单机独立运作,或与个人电脑连线,及多部并联使用,即可测出更大容量电池。

具有自动充电、放电及活化功能。

8、重量轻,可随意移动测试,一台仪表即可满足所有多个场合测试。

9、带有掉电记忆功能。掉电后所有测试数据不丢失,加电后继续工作,防止意外掉电影响取得完整的测试结果。

10、可多台并联带有485接口和RS232通讯接口。

11、可随意选择充电、放电、活化操作功能。

12、可使用大电流电力夹头,快速接头,安装方便。

CBS-2000主要作用

一是电池容量不足时,用于单体充电,提高该单体的容量,这个有效率是100%。

1、单体电压落后时,若采用整组充电,要提高整组的均充电压,该单体的容量可以提高,但由于对其它单体进行了过充电,严重伤害了其它电池的寿命。

2、电池组使用后会经常发现各单体电压不均衡,这是由于电池的自放电率不一致,或是安装时极柱没有栓紧等原因,目前解决单体落后最有效的办法就是用单充机或CBS进行单体充电

二是电池故障时,用于活化单体电池,这个有效率是50%,

电解液干涸、硫化及极板变形这三种情况是没有效果的。若是电池长时间处于浮充状态,引发电池内部活性物质固化时,用CBS-2000活化功能可以有效提高容量。

SLT-220/380系列交流智能假负载

应用:检测发电机、UPS电源的实际输出功率及带载能力

一、后备交流电源的重要性

后备交流电源是许多行业的动力保证, 保证了供电的连续性,保证了供电系统的安全性,后备交流电源时刻发挥着重要的安全保障作用,

一个良好的后备电源系统是应对灾难的重要力量。台风、地震等自然灾害经常会损坏电源供电线路,重建这些线路往往需要一段时间。而在灾难面前,动力中断就意味着信息的中断、光明的中断、甚至,生命的中断。此时,发电油机、UPS(不间断电源)、蓄电池等后备电源必须撑起应急系统的动力大梁,各级维护管理部门要从确保运行质量,生产安全和财产安全的角度来重视UPS、发电机等后备电源的维护工作了……

二、各类后备交流电源维护现状及普遍存在的问题

1. 无法检测发电机实际输出功率及带载能力:发电机新安装验收投入使用时没有手段测试发电机的输出功率及带载能力。维修或噪音改造后发电机的输出功率及带载能力。

2. 无法检测交流不间断电源——UPS及DC/AC交流逆变电源设备电气性能指标,无法检测UPS实际输出功率及带载能力:新安装的UPS/EPS没有手段在投入使用前进行带载测试,定期日常维护中也缺乏有效检测手段(没有维护工具)进行维护测试。

3. 无法掌握UPS/EPS运行使用中的大容量阀控电池容量及寿命,由200多节2V电池组成的电池组往往由于电池节数多,放电电流大,找不到合适的手段进行放电测试。

4. 无法检测开关电源、直流变换设备电气性能指标:新装开关电源及DC/DC直流变换电源设备工程竣工验收及日常运行维护例行检测中,使用部门由于缺乏直流电源设备参数检测设备,无法检测设备电气性能指标,不但影响了工程验收,还给运行维护带来一定的困难。

三、SLT-220/380交流假负载的主要检测功能

SLT-220/380交流假负载可以精确测试UPS设备及各类发电机组的实际输出功率与带载能力,随机配备的分析软件可以分析整个测试过程的各种数据变化,并自动生成测试报告,便于建立设备运行状况的管理档案。能测试电压、电流、功率、谐波、不平衡度等测试能进行三相不平衡测试,单相带载测试,能由一台主机控制多台副机实现大功率带栽测试。可以选择进行感性、容性、阻性等测试以及功率突加突卸测试功能。

SLT-220/380交流假负载在通信行业的突出应用:

(一)检测UPS设备的实际输出功率、带载能力及过载能力

1、新装UPS设备的工程验收时,检测UPS设备输出功率及蓄电池能否达到设计要求。

2、UPS设备日常维护例行检测,根据新颁发通信电源维护规程要求,每年要对UPS设备进行核对性放电试验。

(二)检测柴油发电机输出功率与带载能力

1、新装柴油发电机工程验收时,检测其能否达到设计要求。

2、发电机加装消声器等降噪设备后,检测其输出功率能否达到用电设备运行需要。

3、柴油发电机经过修理后,检测其输出功率、带载能力等性能指标是否符合要求。

4、柴油发电机的日常维护例行检测,根据新颁发的通信电源维护规程要求,每半年要对柴油发电机加载试机15-30分钟。

(三)检测交流稳压器、逆变器、开关电源等交流设备的输出功率与带载能力

四、交流智能假负载SLT-220/380应用领域

本产品广泛应用于电信、网通、移动、联通、铁通、核电站、电力、民航、银行、证券、部队通信等行业,是UPS设备工程验收与日常维护必备测试工具,是柴油发电机组工程验收与日常维护必备试工具。

五、SLT-220/380安全保护

1、E-STOP紧急停止开关

2、三相电压过高检知,发出告警并自动停机。

3、三相电压过低检知,发出告警并自动停机。

4、两个温度检知,发出告警并自动停机。

5、风扇故障检知,发出告警并自动停机。

6、具有过流短路保功能,操作安全简单。

7、主要功耗元件采用专利材料,无红热现象。

8、具备多重安全保护措施,有效保障设备进行安全测试。

6000系列充电机特性测试系统

主要功能特点

1、 测试项目:

(1)稳压精度测量

(2)稳流精度测量

(3)限压特性实验

(4)限流特性实验

(5)纹波系数测量

(6)直流电流输出误差测量

(7)直流电压输出误差测量

(8)充电机功率、效率测量

(9)功率因数测量

(10)蓄电池容量测试

2、测试界面分三个:

(1)稳压精度测量、限流特性实验、纹波系数测量、直流电压输出误差测量

(2)稳流精度测量、限压特性实验、直流电流输出误差测量

(3)充电机功率、效率测量、功率因数测量、蓄电池测试

3、参照标准:

(1)《DLT724-2000电力系统用蓄电池直流电源装置运行和维护技术规程》

(2)《GB/T19826-2005电力工程直流电源设备通用技术条件及安全要求》

4、设备的结构

RIBC-6000 输入调压、输出负载、测试主机、工控电脑等部件,一台设备实现整个测试功能,且体积小方便移动。

5、以工控计算机作为设备的操作单元,功能丰富,界面直观,操作简单,250G大容量高速硬盘,数据存储容量大

6、设备的操作系统为:Windows XP操作系统,1G DDR 内存,8.0寸触摸式彩色液晶屏,全中文图形操作界面,操作简单方便。

7、带有鼠标、键盘、触摸屏,操作简单,功能强大。

8、纹波测试采用采样频率为150M高速采集卡,带有20余种自动测量功能和PASS/FAIL Check 功能,处理速度快,精度高、抗干扰能力强。

9、交流测试部分能测试:交流电压、电流、有功功率、功率因数等参数,精度高。

10、带有手动和自动测试模式,自动模式可以根据编好的程序自动进行多点测试,提高测试效率。

11、可以设定多个测试流程,流程包括:充电机交流输入电压点、充电机直流输出电压点、充电机输出电流点、直流负载电流点等数据。

12、在自动测试模式下,根据用户选择的流程自动进行测试,并实时显示流程过程。

13、交流自动调压能根据测试要求调整充电机的电网输入电压,电压在85%-115%连续可调,自动恒压。

14、测试线接口:交流输入输出 、直流输出  都使用接线牌,测试线后端安装专用快速接头。

15、测试完成自动生成WORD格式的测试报告,自动存储在硬盘上,可随时打开查阅,并可以直接通过U盘存储。

16、带有RS-232接口通过PC机实现远程控制,多个USB数据存储接口。

17、配备装用PC机版本分析管理软件,可以对设备进行控制、 显示各项数据和波形图、自动生成、存储、编辑打印测试报告

18、可以根据充电机的功率特别定做
